RIVELATORI DI GAS E VAPORI ESPLOSIVI IN ARIA.
CAMPO DI MISURA 0-100% LIE
PER ZONE CERTIFICATE
(IN CONFORMITA’ ALLA
DIRETTIVA ATEX)
|
|
GMA101
- 1-Channel Controller Cards Stationary
gas monitoring systems ·
flexible, customizable and economical ·
microprocessor controlled
for all monitoring tasks ·
easy to operate ·
4 relay: 3 alarms, 1 fault ·
linear signal output: 4...20 mA ·
4 function keys for easy operation ·
LED for on, alarms and
fault ·
security code for
authorized menu setting only ·
EC Type Approval: BVS
03 ATEX G 004 X, PFG-Nr. 41300700 P |
DIRETTIVA
ATEX E APPARECCHI DI RIVELAZIONE GAS
La zona
di pericolo (generata dalla
presenza di atmosfera esplosiva), secondo la Direttiva ATEX, è certificata da
un “esperto” che identifica, definisce la zona e rilascia una perizia scritta
(la norma di riferimento è la EN 60079-10). Il proprietario dell’impianto ha
l’onere di far identificare le zone di pericolo.
I sensori di gas posti in zone di pericolo devono essere idonei
all’installazione in presenza di atmosfera esplosiva, ovvero devono essere
certificati secondo ATEX e rispondere a uno o più metodi di protezione (di
seguito sono citati i più comuni).
|
MARCATURA |
NORMATIVA
APPLICABILE |
|
|
|
|
EEx-d |
EN 50018 Costruzioni elettriche per atmosfere
potenzialmente esplosive. Custodie a prova di esplosione “d” |
|
EEx-e |
EN 50019 Costruzioni elettriche per atmosfere
potenzialmente esplosive. Modo di protezione a sicurezza aumentata“e” |
|
EEx-i |
EN 50020 Costruzioni elettriche per atmosfere
potenzialmente esplosive. Sicurezza intrinseca “i” |
|
EEx-m |
EN 50028 Costruzioni elettriche per atmosfere
potenzialmente esplosive. Incapsulamento “m” |
|
EEx-n |
EN 50021 Costruzioni elettriche per atmosfere
potenzialmente esplosive. Modo di protezione“n” |
|
Per tutte le modalità di protezione vale la EN
50014 Costruzioni elettriche per atmosfere potenzialmente esplosive. Regole
generali. |
|
REV.
001 – SETTEMBRE 2005
Il
sistema di rivelazione gas (strumento
di sicurezza con funzioni di misura) è normalmente composto
dal sensore posto in zona di pericolo
e dall’unità di controllo posta in zona
sicura. Se il rivelatore opera nel
campo di misura 0-100% LIE, il rivelatore nel suo complesso (unità di
controllo più sensore) deve rispondere a caratteristiche prestazionali ovvero
deve soddisfare a definite “performance” (norme EN 61779-1 e EN 61779-4) allo scopo di soddisfare gli ESR della Direttiva Atex (Allegato
II 1.5.5 – 1.5.6).
Le “performance”
riguardano parametri come, velocità di risposta del sensore, stabilità e
linearità nel range 0-100% LIE e precisione del segnale di misura. E’ inoltre
previsto il controllo del sensore nei confronti di agenti interferenti che
possono avvelenare il sensore.
Le norme EN 61779-1 e EN 61779-4 si riferiscono
al campo di misura 0-100% LIE per CH4 e riportano anche le procedure di
collaudo e gli errori ammessi. E’ opportuno osservare che i gas e i vapori
esplosivi sono migliaia, mentre le società Italiane ed estere dispongono solo
di alcuni test di performance.
Nel settore degli impianti di refrigerazione con
NH3, in cui la ns. società opera frequentemente, la scelta è stata quella di
abbassare i campi di misura per la protezione degli impianti portandoli, ad
esempio, in alcune zone a 0-1% NH3 (pari a circa il 7%LIE fondo scala) e per
questo campo di misura la ns. società non ha mai avuto richieste di
certificazione per performance.
Lo strumento
certificato per performance va installato solo negli impianti che devono
essere stati in precedenza classificati secondo le EN 60079-10. Introdurre uno
strumento certificato per performance in una zona non classificata è una scelta
legittima dell’utilizzatore, che benché non necessaria, ritiene opportuno
cautelarsi rispetto alle qualità dello strumento acquistato. Occorre prestare
attenzione che il risvolto negativo può essere quello che usare uno strumento
da installare solo in zone classificate secondo ATEX, senza avere nulla di
antideflagrante nell’ impianto potrebbe ingenerare l’esigenza da parte di terzi
di capire il perché.
Safety Net srl è distribuitore autorizzato dell’azienda GFG
che dispone di apparecchiature idonee all’installazione in zone di pericolo.
Il trasmettitore mod. CC28 e le unità di controllo GMA101,
GMA41, e GMA 81 realizzano un sistema con la seguente peculiarità:
- Il trasmettitore
è certificato per installazione in zona 1;
- Il sistema unità
di controllo e trasmettitore risponde alle caratteristiche per
certificazione anche di performance.
Il trasmettitore CC28 è dotato di sensore a
combustione catalitica, è realizzato in esecuzione antideflagrante per EEx dem
ib IIC T4 e dispone della certificazione per performance BVS 05 ATEX G 001 X.
Detta certificazione fa riferimento alle norme EN 61779-1 e EN 61779-4 e la GFG
dispone di prove effettuate su ben 14 gas tra cui: metano, propano, n-nonano,
idrogeno. Il campo di misura è 0-100%LIE.
Il trasmettitore CC28 deve essere collegato
esclusivamente alle unità di controllo GMA101, GMA41 e GMA81 perché l’intero
sistema sensore più unità di controllo sia considerato certificato per
performance. Se il segnale in corrente erogato dal trasmettitore CC28 è gestito
da un qualsivoglia PLC la certificazione per performance decade.

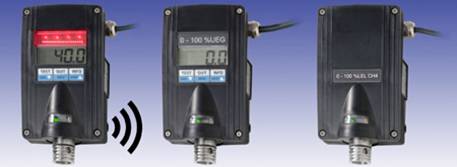

CC28 -
State-of-the-art Monitoring of Combustible Gases

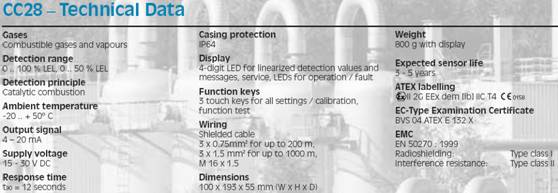

TRASMETTITORE CC28– NOTE
TECNICHE
- NON SONE NECESSARIE BARRIERE ZENER;
- IL CAVO DI COLLEGAMENTO E’ DEL TIPO STANDARD (cavo
grigio, non è necessario il cavo blu utilizzato per circuiti a sicurezza
intrinseca);
- Il suffisso ib della marcatura è riferito solo
ai potenziometri per zero e span;
- d = custodia a prova di esplosione;
e = sicurezza aumentata;
m = incapsulamento;
- i = uscita a sicurezza intrinseca;
b = apparecchiatura associata (i potenziometri di regolazione);
[...] = un guasto (idoneo per zona 1);
- II = industrie diverse dalle miniere;
C = tutti i gas esplosivi;
- T4 = temperatura massima superficiale della
costruzione
Universal controller for all transmitters
- GMA41 / GMA44
|
Where combustible/explosive gases may build
up explosive concentrations, GfG offers a wide variety of sensors and
transmitters. Specially selected GfG transmitters provide reliable monitoring
of areas, where toxic gases and
vapours may be present. |
Control and
Evaluation Unit for all Remote Sensors GMA 41
1-Channel, for one remote sensor GMA 44
4-Channel, for 1 to 4 remote sensors Easy snap-on
mounting For remote
sensors with 0.2 .. 1 mA or 4 .. 20 mA signal 3 threshold alarms, 4 relays
with change-over contacts Fixed gas
warning system for DIN-rail mounting Safely monitors
over 500 gas hazards The one channel
gas warning system GMA41 and the 4-channel device GMA44 form, together with
the efficient and robust transmitters of GfG, safe and reliable gas warning
systems. The flexibility of the GMA's to adapt to different measuring tasks
ensures individual and cost effective solutions. More than 500 gases can be
safely measured and monitored.
|
GMA 81/ GMA 84/ GMA 88 - Compact
Evaluation and Control Modules for Wall Mounting
|
|
The GMA 81
(single channel monitor) for one remote sensor, the GMA 84 (4 channel
monitor) for four sensors and the GMA 88 (up to 8 sensors) are the compact
models of the GMA 101 and 104 for direct wall mounting. |
·
Single Channel (GMA 81), 4-Channel (GMA 84) or 8-Channel
(GMA88) Models
·
Robust Enclosure for
Wall Mounting Dim.: 130 x 185 x
·
With or without built-in
Alarm
·
Protection Class IP 54
·
Easily Accessible Front
Terminals
·
GMA81 EC Type Approval:
BVS 03 ATEX G 006 X, PFG-Nr. 41300600 P
